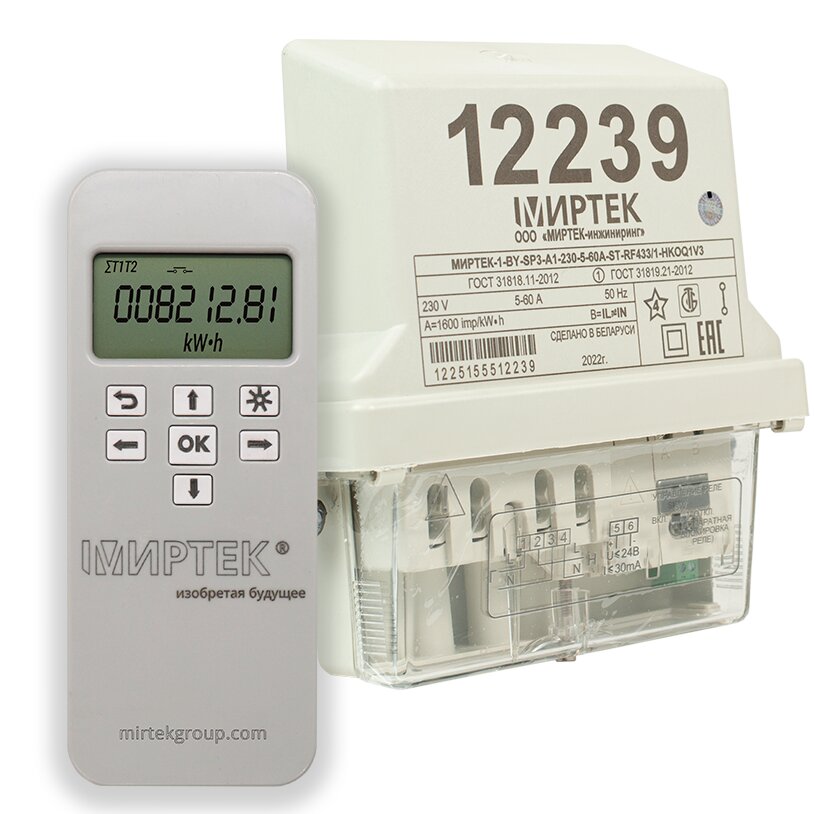

МИРТЕК-1-BY-SP3

Счётчик электроэнергии однофазный многофункциональный.

Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность. Монтируется на опору ЛЭП.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным каналам связи.

     Условные обозначения:

             1                  2       3       4      5     6     7        8           9     10         11        12

     МИРТЕК-1-BY SP3 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

1 Тип счётчика

2 Тип корпуса

SP3 – для установки на опору ЛЭП, модификация 3

3 Класс точности

A1 – класс точности 1 по ГОСТ 31819.21-2012

A1R1 – класс точности 1 по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

4 Номинальное напряжение

220 – 220 В

230 – 230 В

5 Базовый ток

5 – 5 А

6 Максимальный ток

60 – 60 А

80 – 80 А

100 – 100 А

7 Количество и тип измерительных элементов

S – один шунт в фазной цепи тока

SS – два шунта в фазной цепи тока и цепи тока нейтрали

ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

8 Первый интерфейс

RF433/n* – радиоинтерфейс 433 МГц

RF868/n* – радиоинтерфейс 868 МГц

RF2400/n* – радиоинтерфейс 2400 МГц

PF/n* – PLC-модем с FSK-модуляцией

(*n – номер модификации модуля интерфейса(от 1 до 9))

9 Второй интерфейс

RF433/n* – радиоинтерфейс 433 МГц

RF868/n* – радиоинтерфейс 868 МГц

RF2400/n* – радиоинтерфейс 2400 МГц

PF/n* – PLC-модем с FSK-модуляцией

G/n* - GSM/GPRS, 3G, 4G/LTE, NB-IoT

(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

10 Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

11 Дополнительные функции

Н – датчик магнитного поля

K – реле управления нагрузкой в цепи тока

M – измерение параметров качества электрической сети

O – оптопорт

Qn – дискретный выход, где n – количество выходов (от 1 до 4)

R – защита от выкручивания винтов кожуха

U – защита целостности корпуса

Vn – электронная пломба, гд е n может принимать значения:

1.   электронная пломба на корпусе

2.   электронная пломба на крышке зажимов

3.   электронные пломбы на корпусе  и крышке зажимов

(Нет символа) – дополнительные функции отсутствуют

12 Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)

D – измерение электроэнергии в двух направлениях
