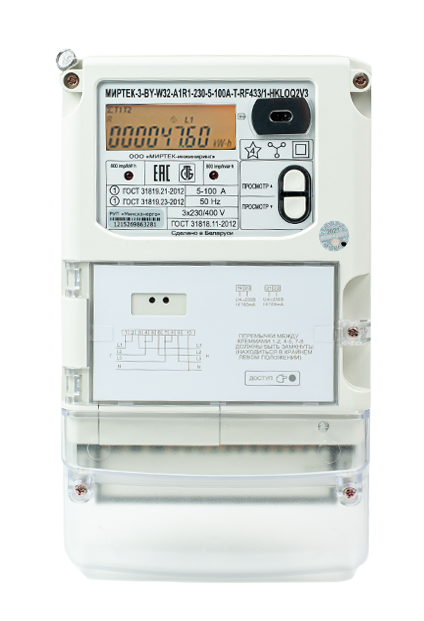

счетчик МИРТЕК-3-BY-W32-A1R1-230-5-100A-T-RS485-RFLT-HKLOQ2V3

Цена по запросу

МИРТЕК-3-BY-W32

Счётчик электроэнергии трёхфазный многофункциональный.

Позволяет организовать точный учёт электроэнергии с передачей накопленной информации по беспроводным и проводным каналам связи.

Тип установки: на щиток.

     Условные обозначения:

             1                  2       3       4      5     6     7        8           9     10         11        12

     МИРТЕК-3-BY W31 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

1 Тип счётчика

2 Тип корпуса

W32 – для установки на щиток, модификация 2

3 Класс точности

A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012

A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

A0.2R1 – класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

4 Номинальное напряжение

57,7 – 57,7 В

220 – 220 В

230 – 230 В

5 Базовый ток

1 – 1 А

5 – 5 А

10 – 10 А

6 Максимальный ток

10 – 10 А

100 – 100 А

7 Количество и тип измерительных элементов

T – трансформаторы тока

8 Первый интерфейс

CAN – интерфейс CAN

RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
PO/n* – PLC-модем с OFDM-модуляцией
(*n – номер модификации модуля интерфейса (от 1 до 9))

9 Второй интерфейс

CAN – интерфейс CAN

RS485 – интерфейс RS-485

RF433/n* – радиоинтерфейс 433 МГц

RF2400/n* – радиоинтерфейс 2400 МГц

PF/n* – PLC-модем с FSK-модуляцией

PO/n* – PLC-модем с OFDM-модуляцией

G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT

E – интерфейс Ethernet RFWF – радиоинтерфейс WiFi

RFLT – радиоинтерфейс LTE

(Нет символа) – интерфейс отсутствует

(*n – номер модификации модуля интерфейса (от 1 до 9))

10 Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»

P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

11 Дополнительные функции

Н – датчик магнитного поля

K – реле управления нагрузкой в цепи тока

M – измерение параметров качества электрической сети

O – оптопорт

Qn – дискретный выход, где n – количество выходов (от 1 до 4)

Vn – электронная пломба, гд е n может принимать значения:

1.   электронная пломба на корпусе

2.   электронная пломба на крышке зажимов

3.   электронные пломбы на корпусе  и крышке зажимов

Z – резервный источник питания

(Нет символа) – дополнительные функции отсутствуют

12 Количество направлений учета электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)

D – измерение электроэнергии в двух направлениях
