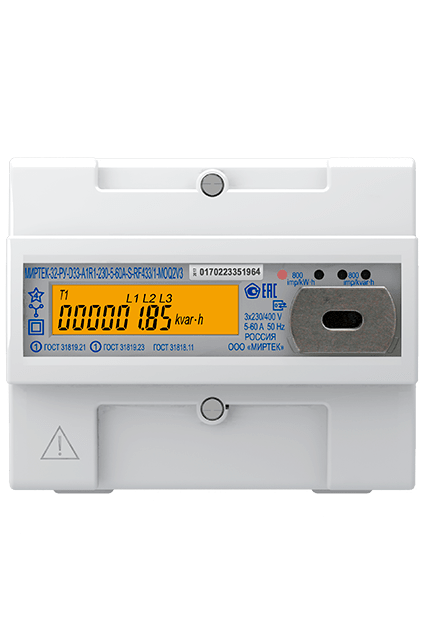

счетчик МИРТЕК-3-BY-D33-A1-230-10-100A-S-RF433/1-OQ2V3

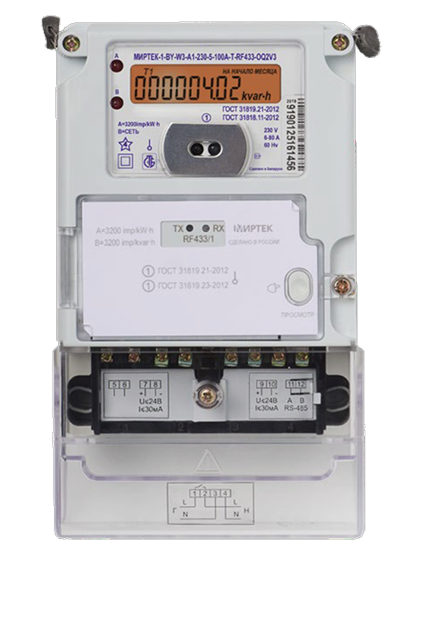

МИРТЕК-3-BY-W31

Счётчик электроэнергии трёхфазный многофункциональный.
Прибор рекомендован для установки в коттеджах и квартирах, на промышленных, торговых и сельскохозяйственных производствах, на энергетических предприятиях. Измеряет активную энергию прямого и обратного направления, реактивную энергию прямого и обратного направления.

Позволяет организовать точный учёт электроэнергии с передачей накопленной информации по беспроводным и проводным каналам связи.

Тип установки: на DIN-рейку.

     Условные обозначения:

             1                  2       3       4      5     6     7        8           9     10         11        12

     МИРТЕК-3-BY D33 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

1 Тип счётчика

2 Тип корпуса

D33 – для установки на DIN-рейку

3 Класс точности

A1 – класс точности 1 по ГОСТ 31819.21-2012

A0.5 – класс точности 0,5S по ГОСТ 31819.22-2012

4 Номинальное напряжение

57,7 – 57,7 В

220 – 220 В

230 – 230 В

5 Базовый ток

5 – 5 А

10 – 10 А

6 Максимальный ток

10 – 10 А

60 – 60 А

100 – 100 А

7 Количество и тип измерительных элементов

S – шунты

T – трансформаторы тока

8 Первый интерфейс

CAN – интерфейс CAN

RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))

9 Второй интерфейс

RF433/n* – радиоинтерфейс 433 МГц

(Нет символа) – интерфейс отсутствует

(*n – номер модификации модуля интерфейса (от 1 до 9))

10 Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»

11 Дополнительные функции

O – оптопорт

Qn – дискретный выход, где n – количество выходов (от 1 до 4)

Vn – электронная пломба, гд е n может принимать значения:

1.   электронная пломба на корпусе

2.   электронная пломба на крышке зажимов

3.   электронные пломбы на корпусе  и крышке зажимов

(Нет символа) – дополнительные функции отсутствуют

12 Количество направлений учета электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
